一、產品介紹

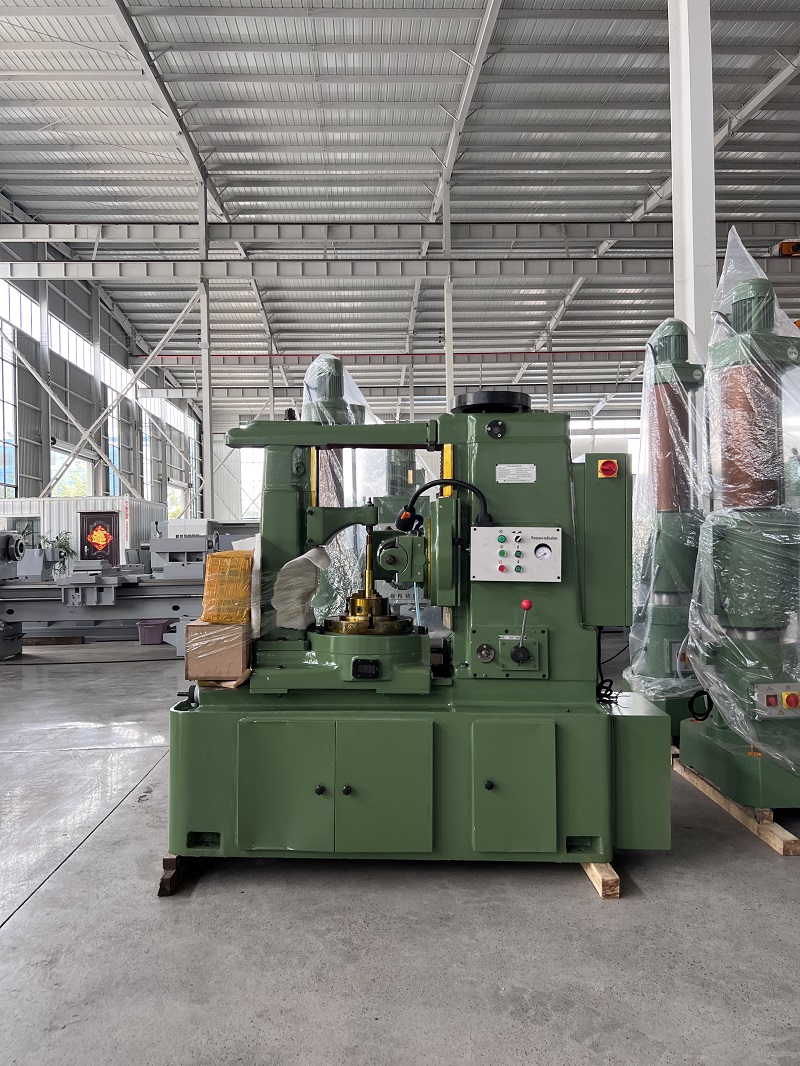

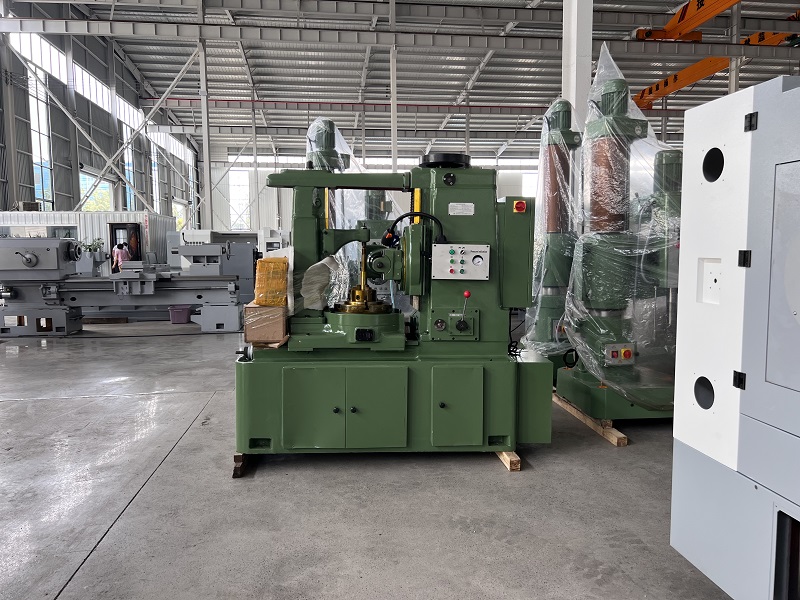

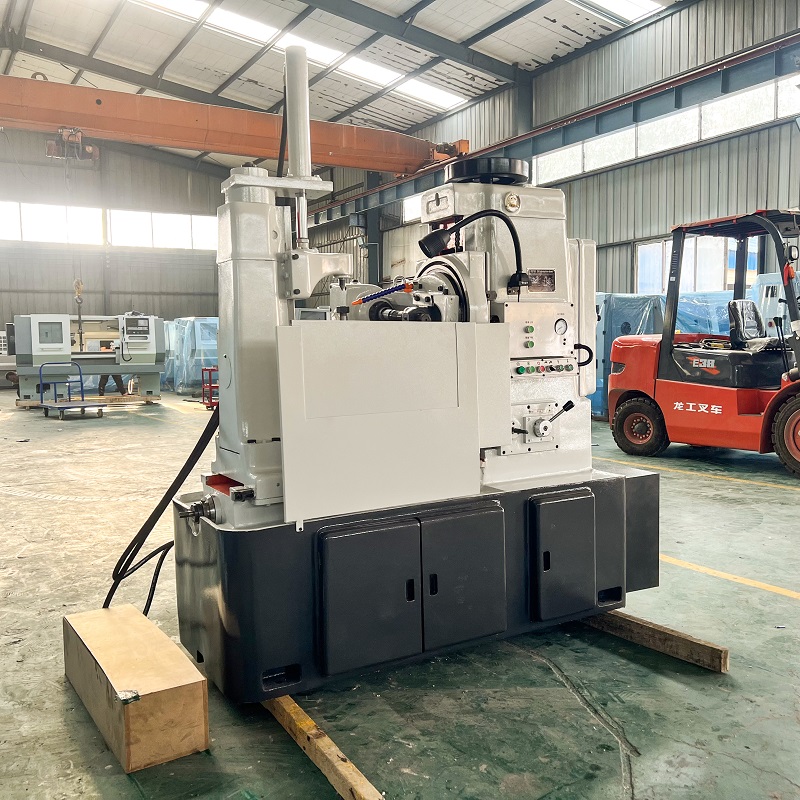

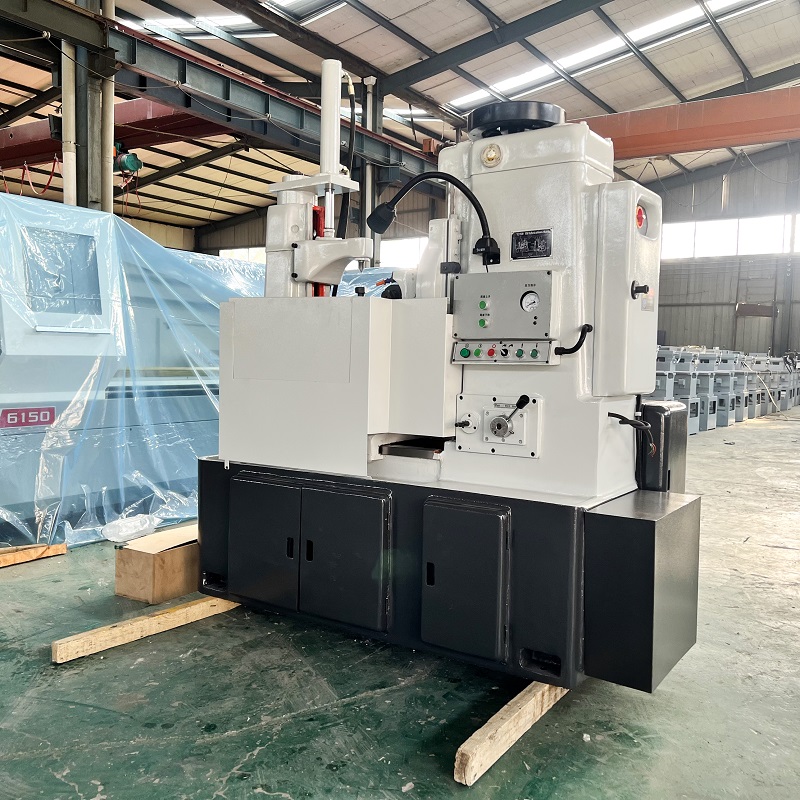

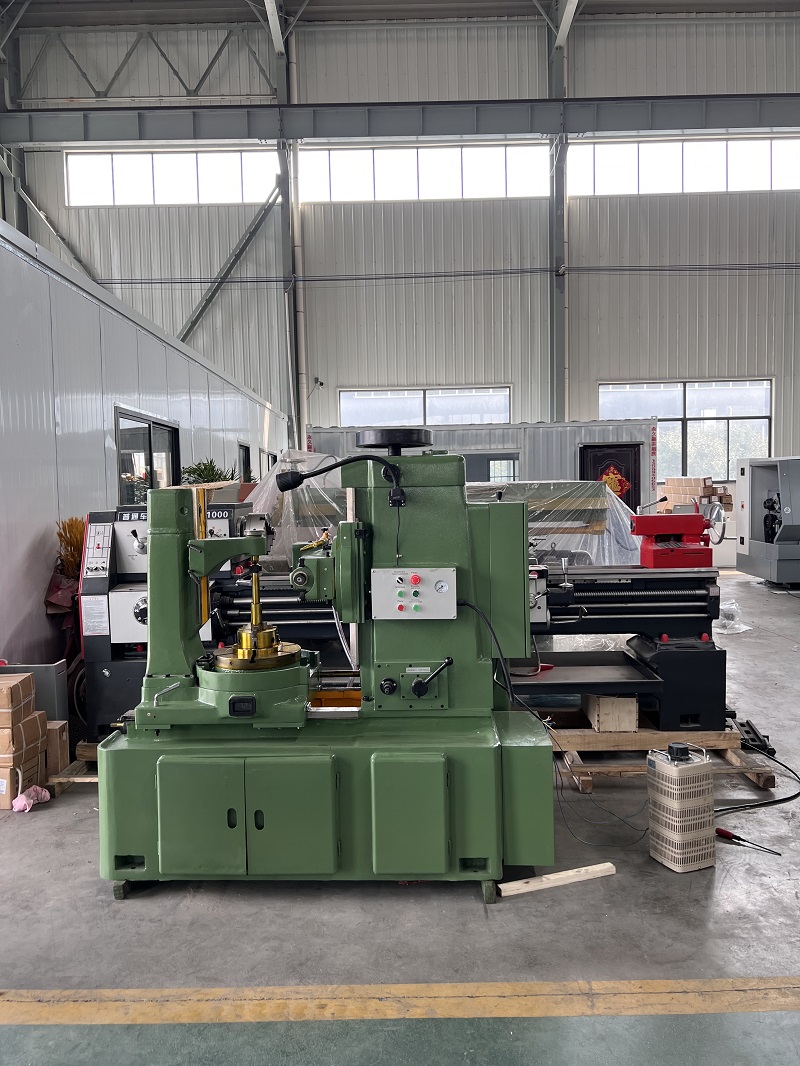

Y3150型滾齒機 Y3150 Gear Hobbing Macine
機床的用途和適用范圍 Application and area of application
Y3150 普通滾齒機，能加工直齒和斜齒圓柱齒輪、蝸輪鏈輪及短花鍵軸，適于單件、小批或成批生產齒輪的工廠使用。機床結構優良，剛性強，工作精準度好，操作方便，調整簡單； 可按順銑或逆銑方式工作。
滾齒機廣泛應用汽車、拖拉機、機床、工程機械、礦山機械、冶金機械、石油、儀表、飛機航天器等各種機械制造業。齒輪加工機床加工各種圓柱齒輪、錐齒輪其他帶齒零件齒部機床。
機床帶有自動停機結構、安全裝置及自動潤滑系統.
二、特征描述
滾齒機機床適用于加工各種圓柱形正齒輪、螺旋齒輪和窩輪。
本機床適合于單件生產和成批生產，如備有數個以上同型機床時最合理的使用方法是分出數量機床專為精削之用，以保證機床的加工精良。
本機床具有足夠的剛度，在滾切齒輪時，可以一次加工至所需的齒深，也可分幾次切削（分層切削），在分層切削時必須依照一定的規則變更其每次的切削用量，如選用適當?shù)那邢魉俣?、進給量及合理的精切深度，并準確地安裝好工件，本機床可切削出七級精度齒輪。
由於本機床上具有液壓平衡裝置來平衡刀架的切削抗力，因此，本機床可作順銑加工，以提高機床生產效率。 在機床上裝有刀架快速移動裝置及在切削終止時自動停止運轉機構，故本機床不僅廣泛適用于齒輪加工，且操作方便，同時渴進行多機床管理。
三、技術參數

最大切削模數	鋼材	5mm
	鑄鐵	6mm
加工直齒圓柱齒輪最大直徑	有外支架	350mm
	無外支架	500mm
加工圓柱螺旋齒輪最大直徑	當旋轉角度為30°時	370mm
	當旋轉角度為45°時	250mm
滾刀的最大垂直行程長度		260mm
最大滾切長度		240mm
滾刀心軸至工作臺   中心線間的距離	最大	320mm
	最?。üぷ髋_(tái)臺面到滾刀心軸的距離小于85mm時為30mm）	2.5mm
工作臺面至滾刀心軸中心線的最小距離		170mm
滾刀可換新軸直徑		22  27  mm
滾刀最大直徑		120mm
工作臺孔直徑		60mm
工作臺心軸直徑		30mm
滾刀主軸轉速	級數	8級
	范圍	50~275轉/分
工件每轉滾刀垂直進給量		0.24~4.25毫米/轉
主電機功率		3kw
主電機轉速		1430轉/分
泵電機功率		0.125kw
泵電機轉速		2790轉/分
機床重量		2400kg
機床外形尺寸（長×寬×高）		1825×935×1730mm
