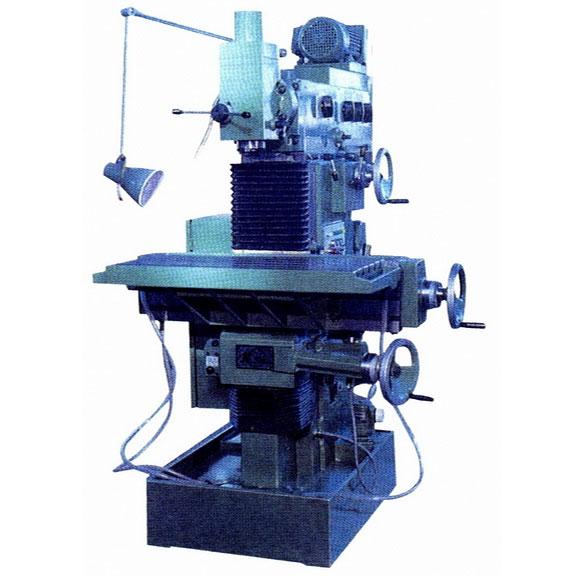

●銑頭可在垂直平面內順、逆時針調整 ±45°。

●主軸采用能耗制動，制動轉矩大，停止迅速，可靠。

●工作臺X、Y方向機動進給

● X、Y、Z三方向?qū)к壐背纛l淬火、精密磨削。

●手動潤滑裝置可對絲杠及導軌進行強制潤滑

型號	單位	技術參數
主軸錐孔錐度		7：24 ISO50
主軸端面至工作臺面距離	mm	60-440
主軸中心至床身垂直導軌面距離	mm	360
主軸轉速范圍	r/min	60-1690（12級）
立銑頭回轉角度		±45°
工作臺尺寸	mm	1500×360
工作臺行程（縱向/橫向/垂向）	mm	1000/320/380（460）
工作臺縱/橫向機動進給速度	mm/min	15-370（8級）540（快）
工作臺垂向機動升降速度	mm/min	590
工作臺T型槽數/寬度/間距	mm	3/18/80
主傳動電動機功率	kW	4
工作臺機動進給電動機功率	W	750
升降臺升降進給電動機功率	W	1100
冷卻泵電動機功率	W	90
冷卻泵流量	升/分	25
機床凈重/毛重	kg	2200/2300
外形尺寸	mm	2220×1790×1980
